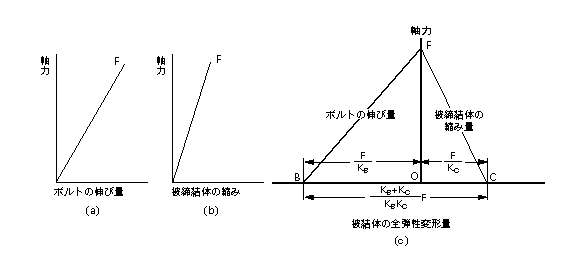

図 １．締結体の締付け状態

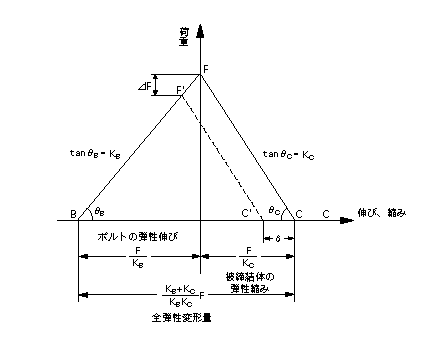

ボルトで被締結体を締付けた時、図１(a)、(b)のように、ボルトには伸びが、被締結体には縮みが生ずる。(a)、(b)を背中合わせに配置して描いたのが(c)で、締付け線図と呼ばれる。ボルトのばね定数をK_B(Bは図１では下付き)、被締結体のばね定数をK_C(Cは図１では下付き)、ボルト軸力をFとすると、締結体の全弾性変形量は、F/K_B + F/K_C = F(K_B + K_C)/(K_B×K_C)となる。すなわち、軸力と全弾性変形量の比は一定となる。この係数は被締結体が単位長さへたる（望性変形する）とどれだけ軸力が低下するかを表すので、ヘタリ係数と呼ばれる。つまりヘタリ係数：Z=（K_B×K_C）/(K_B+K_C) で 仮に、へたり量がδとすると、ボルト軸力低下代は、 ・F=｛(K_B×K_C)/(K_B+K_C)｝×δとなる。この状態を図２に示す。（参考文献：酒井智次著「ねじ締結概論」養賢堂）
