外力が働く樹脂製の構造を固定するために、図(a)のように、ボルト・ナットで直接、樹脂を締結した。ところが、装置稼動中にナットが脱落してしまった。締結時、樹脂がボルトの軸力でへたった上に、外力でさらに樹脂がへたり、ボルトの軸力が低下して、ナットが緩んだためである。対策として、図(b)のように、金属製のカラーを挿入して、ボルトの軸力を確保した。

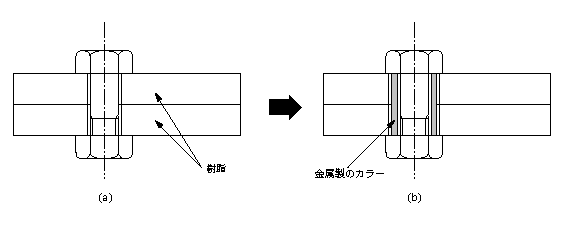

図　樹脂の締結の改善

【思考演算の説明】
　カラーを付加することで樹脂のへたりの影響を小さくした。
