鋳造品は、肉厚によって強度が異なる。厚肉部あるいは局部肥大部は、凝固速度が遅くなり、組織が粗大となり、また不純物やガスなどが集まるために、強度が低下する。薄肉部は、凝固速度が速く、組織が細かくなり、不純物やガスも少ないため、強度が高くなる。図１は、ねずみ鋳鉄の組織比較であり、図２は引張り強さの変化を示す。参考資料:鋳造技術講座普通鋳鉄編(日刊工業新聞社)

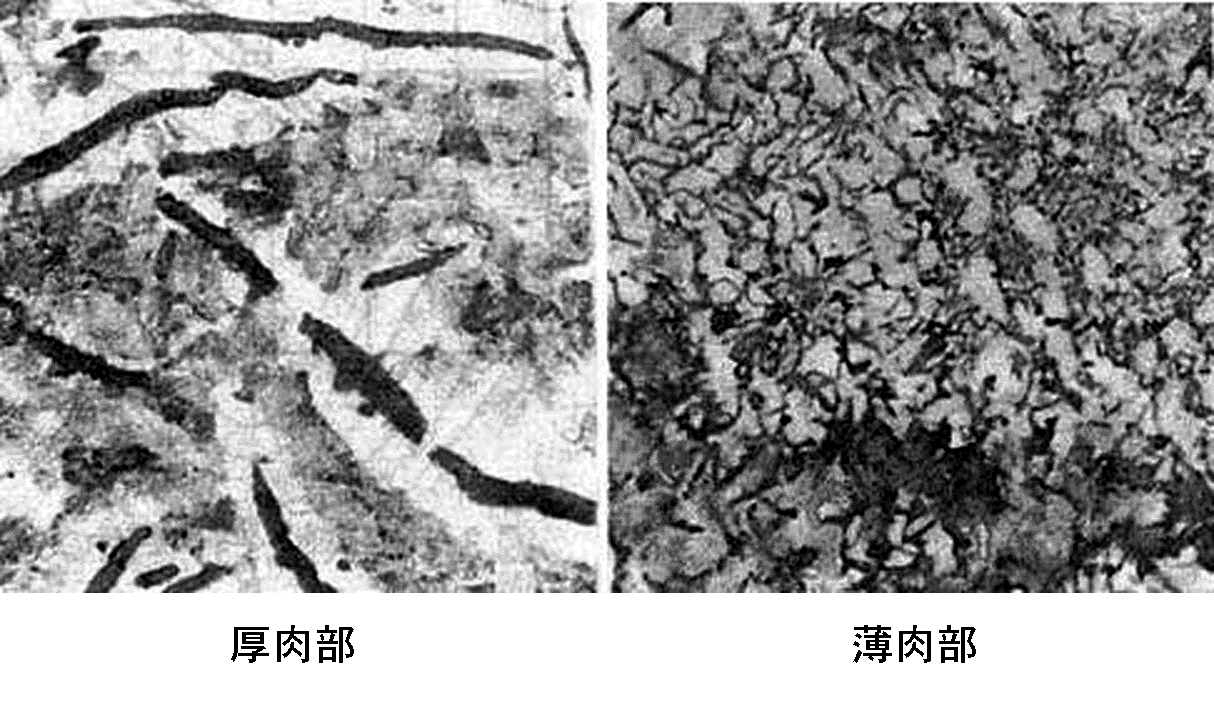

図　１．ねずみ鋳鉄の組織比較（×100）

図　２．肉厚による引張り強さの変化（強さは断面中心の値）

【設計のアドバイス】
　鋳造時、肉厚部には冷やし金、薄肉部には余肉を持たせて、冷却速度を一定にする。また、ねずみ鋳鉄品（JIS）の機械的性質は、鋳放し直径30mmの丸棒状供試材について規定されている。したがって、製品の実強度は位置によって異なり、必ずしも規格通りではない。同様に鉄鋼品は、一般に30mm厚さの板状ブロック供試材について規定されている。
